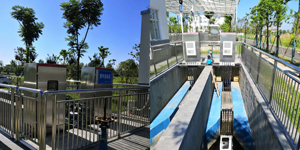

明渠紫外线消毒系统

1. 紫外线杀菌模块

紫外灯模块的主要部件包括：

紫外线灯、石英套管、在线自动机械清洗结构、电源组件、密封连接组件。

整个模块支架为不锈钢材质；灯管与水流方向平行；

模块支架设计能防止发生意外时紫外线辐射到明渠外；

在更换灯管或石英套管时，每个模块可单独起吊。

2. 电气与控制系统

电控中心：用于控制紫外线系统的工作，含电气控制中心及人机界面独立控制中心；

具有总电源显示、输配电和短路、过载保护功能；

紫外灯状态显示、清洗状态显示、紫外强度监测、消毒时间累计、自动清洗功能。

镇流器柜：为紫外线消毒模块提供电源及控制。

电子镇流器内置于系统中心，采用空调制冷,以提高镇流器的使用寿命和驱动效率。

3. 水位控制器

出水堰或自动水位控制器确保处理污水淹没紫外线灯。

4. 清洗装置

自动清洗模式时,根据紫外线光强变化或清洗周期自动运行和停止。

清洗系统由PLC控制。打开手动方式，清洗系统立即进行清洗；

UV传感器的清洗与石英套管的清洗同时进行。
